混凝土是由水泥漿體硬化后的水泥石與砂、石骨料組成的非均質(zhì)材料，從微觀(guān)的角度看，在溫度、濕度變化時(shí)，各組成材料的物理力學(xué)性能并不一致，混凝土開(kāi)裂是必然的。在混凝土硬化過(guò)程中漿體硬化收縮最大，而骨料的存在限制了漿體收縮，在這種約束作用下得混凝土內部自硬化開(kāi)始就在骨料與漿體的粘結面上出現了微裂縫。這些微裂縫在外力或者變形作用下，微裂縫就會(huì )擴展穿過(guò)硬化后的水泥石，逐漸發(fā)展成為可見(jiàn)的宏觀(guān)裂縫。換句話(huà)說(shuō)就是微觀(guān)裂縫為宏觀(guān)裂縫提供了裂縫源，控制裂縫也是控制肉眼可見(jiàn)的裂縫寬度大于等于0.05mm，即所謂的“宏觀(guān)裂縫”，而不是寬度小于0.05mm以下的“微觀(guān)裂縫”。裂縫的形成原因可以分為兩大類(lèi)，一類(lèi)是外力荷載作用，另一類(lèi)是由變形作用引起的裂縫，如溫度、濕度變形以及不均勻沉降等因素引起的沉降裂縫。混凝土裂縫的80%是由于變形作用引起的，而收縮引起的裂縫又占變形裂縫的很大比例。通常荷載裂縫僅占，甚至更小。
（一）裂縫的形狀
由于造成混凝土裂縫的原因多種多樣，因此裂縫形式也不盡相同，常見(jiàn)的裂縫如下：
縱向裂縫：平行于構件底面，順筋方向分布，主要由鋼筋銹蝕作用引起；
橫向裂縫：垂直于構件截面，主要由荷載作用、溫差作用引起；
剪切裂縫：由于結構構件的豎向荷載或震動(dòng)位移引起；
八字形裂縫：常見(jiàn)于墻體表面，主要因地基的不均勻沉降或在溫度、濕度作用下的墻體縱向收縮引起的；
X形裂縫：常見(jiàn)于框架梁、柱的端頭以及墻面上，由于瞬間的撞擊作用或者地震荷載作用引起；
網(wǎng)狀裂縫：常出現在混凝土早期凝結過(guò)程中，通常為塑性收縮裂縫，成因很多，比如混凝土拌和或運輸時(shí)間過(guò)長(cháng)就可能引起這類(lèi)裂縫
45°板角裂縫：常見(jiàn)于現澆樓板的板角處，通常認為是由縱橫兩個(gè)方向的收縮所導致的。
（二）不同裂縫的成因
混凝土裂縫產(chǎn)生的原因多種多樣，有原材料方面的，也有施工方面的，氣候、環(huán)境及外力方面的。詳見(jiàn)表1

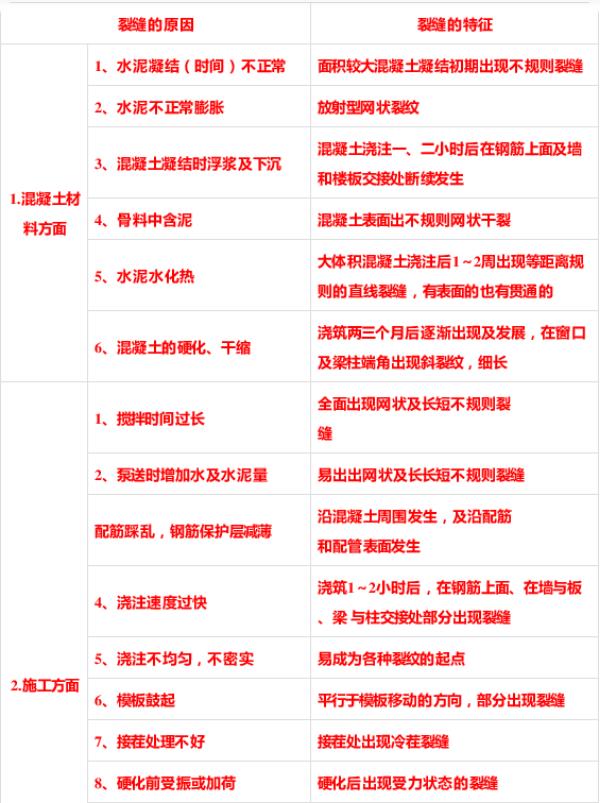

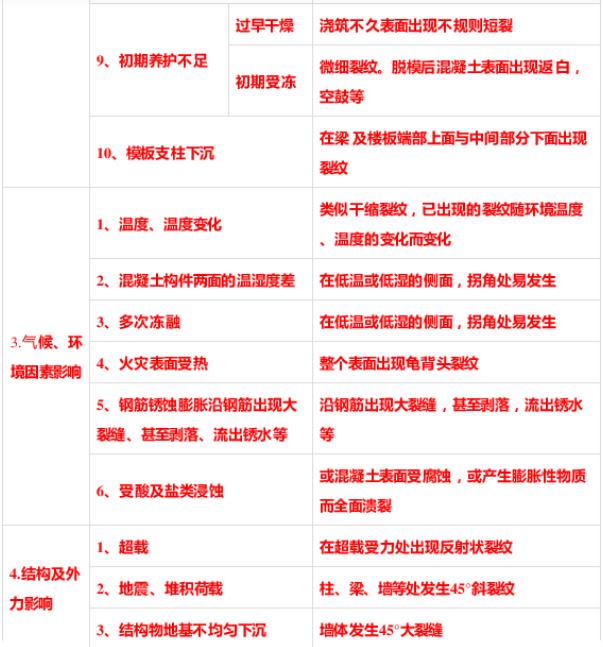

表1 混凝土裂縫的成因
（三）原材料原因造成的裂縫
混凝土原材料及配合比對裂縫有一定影響，雖然有時(shí)裂縫的原因不是單一因素造成的，但原材料不良會(huì )加劇裂縫的發(fā)生。
（1）水泥安定性不良，游離氧化鈣、游離氧化鎂或者石膏用量超標造成水泥水化時(shí)體積膨脹，造成混凝土開(kāi)裂。
（2）水泥比表面積大，水化速度快，水化熱較大，收縮率較大，易出現早期開(kāi)裂。水泥活性越高，顆粒越細，比表面積越大，收縮越大。（摻合料粒徑影響具有相同性質(zhì)）
（3）水泥受潮或過(guò)期，從而導致混凝土開(kāi)裂。
（4）骨料含泥量大，如砂含泥量超過(guò)5%或者機制砂MB值>1.4，混凝土收縮增加，使混凝土結構易出現裂縫，且裂縫時(shí)間提前。
（5）骨料級配差，空隙增加，造成漿體用量，砂率增加，尤其是砂中細顆粒含量超標時(shí)，使混凝土開(kāi)裂的幾率增加。骨料粒徑越粗，收縮越小，骨料粒徑越細，砂率越高，收縮越大。
（6）外加劑（如膨脹劑）選擇不當、過(guò)期、或誤用假冒產(chǎn)品，也容易產(chǎn)生裂縫。
（四）施工不當造成裂縫
（1）施工過(guò)程中，為方便施工私自加水增加混凝土坍落度，造成混凝土離析，上下層收縮不一致，容易產(chǎn)生裂縫。
（2）模板支架壓實(shí)不足或支架剛度不足，澆筑混凝土后支架不均勻下沉，導致混凝土出現裂縫。
（3）施工時(shí)拆模過(guò)早，混凝土強度不足，使得構件在自重或施工荷載作用下產(chǎn)生裂縫。
（4）模板在澆筑前淋水不足，過(guò)分干燥，澆筑后因模板吸水量大，導致混凝土收縮，產(chǎn)生塑性收縮裂縫。
（5）混凝土分層或分段澆筑時(shí)，結合部處理不好，易在新舊混凝土和施工縫之間出現裂縫。如混凝土分層澆筑時(shí)，后澆混凝土因停電、下雨等原因未能在前澆混凝土初凝前澆筑，引起層面之間的裂縫。
（6）如果環(huán)境濕度小、空氣干燥、溫度高、風(fēng)速大，則混凝土水分蒸發(fā)速度很快，混凝土很容易出現收縮開(kāi)裂。樓板澆筑后立即噴霧，二次壓光，覆蓋塑料薄膜，加強潮濕養護對控制裂縫很有益處。
（7）在夏、冬兩季，因晝夜溫差較大，養護不當也容易產(chǎn)生溫差裂縫，尤其是大體積混凝土內部溫度與表面溫度、或表面溫度與環(huán)境溫度差異過(guò)大時(shí)。
（8）風(fēng)速越大，收縮越大，注意高空中現澆混凝土，避免炎熱季節陽(yáng)光直射新澆混凝土表面。泌水量大，表面含水量過(guò)高，表面早期收縮加大，但應避免混凝土表面早期脫水加大收縮。
（9）冬季施工沒(méi)有采取必要的保溫措施，使混凝土早期受凍，會(huì )在表面出現裂紋，或局部剝落，或脫模后出現空鼓現象。
（10）配筋率越大，收縮越小，但配筋過(guò)量則會(huì )增加混凝土拉應力。配筋宜細而密，不宜粗而稀。注意在收縮應力集中區，加強構造配筋。預應力結構加強非預應力配筋。
